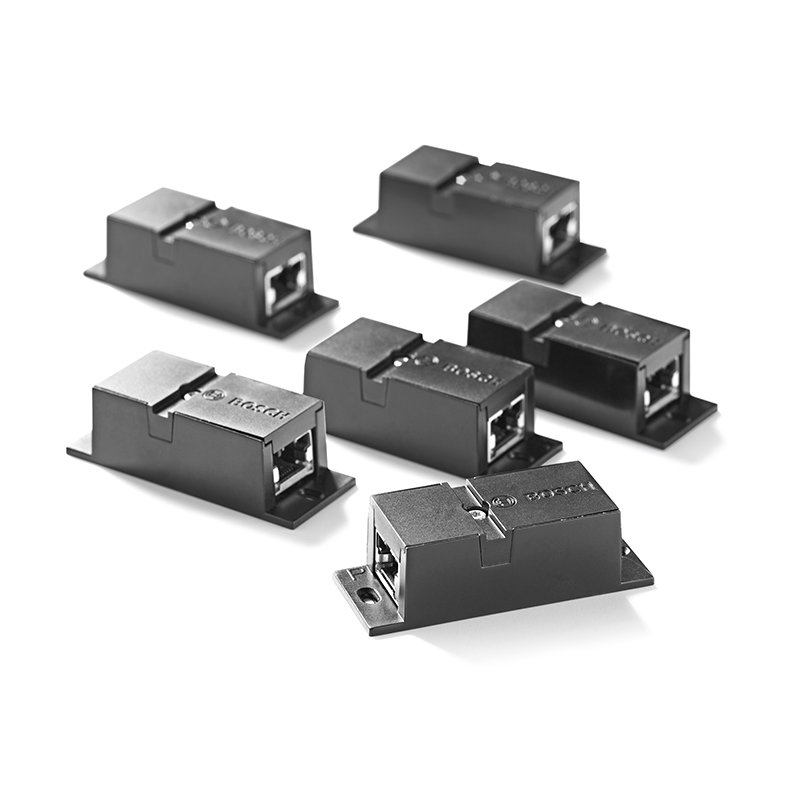

Кабельные соединители DCNM-CBCPLR

Кабельные соединители могут использоваться:
– для удлинения кабелей;
– в полу в качестве коммутирующей коробки;
– как интерфейс между кабелем DICENTIS и «стандартным» кабелем CAT-5E в сочетании с отдельным кабелем питания;
– для подачи локального питания на устройства участников, – для включения системы с помощью двух кабельных соединителей и переключателя.
Кабельные соединители поставляются в упаковке по 6 шт. Они могут использоваться для всех типов кабелей DICENTIS.

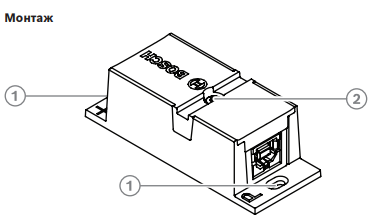

Для крепления DCNM-CBCPLR на плоской поверхности вставьте два винта диаметром 2,5 мм в отверстия на заслонках (1). Вы также можете закрепить DCNM-CBCPLR, обернув кабель вокруг устройства, используя углубление (2), чтобы предотвратить боковое перемещение.

Использование кабельного соединителя для удлинения кабеля

Кабельный соединитель DICENTIS может использоваться для удлинения кабелей, так как он позволяет соединять кабели DICENTIS. Таким образом можно соединить, например, три кабеля длиной 25 м (DCNM-CB25-I) для формирования кабеля длиной 75 м.
Примечание.
– Длина кабеля не может превышать 100 м.
– В одной магистральной линии может использоваться не более 2 кабельных соединителей.

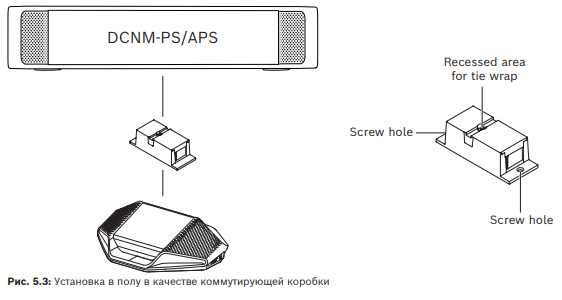

Использование кабельного соединителя в качестве размножительной коробки

Кабельный соединитель DICENTIS может использоваться в качестве коммутирующей коробки в полу, например, если требуется подключить временные устройства, такие как микрофон трибуны. Кабельный соединитель можно зафиксировать с помощью резьбовых отверстий (2,5 мм) или кабельной стяжки в утопленной зоне.
Примечание.
– Длина кабеля не может превышать 100 м.
– В одной магистральной линии может использоваться не более 2 кабельных соединителей.

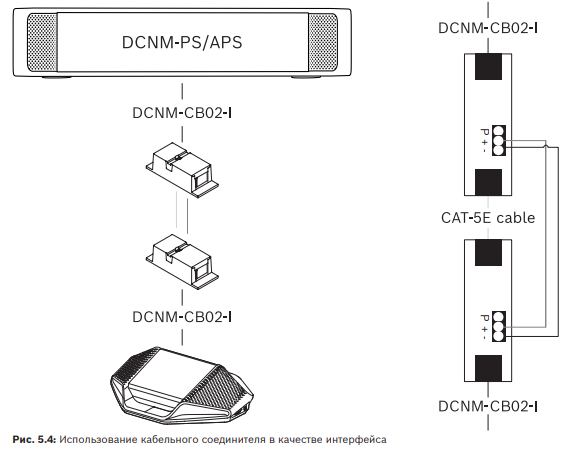

Использование кабельного соединителя в качестве интерфейса между различными типами кабелей

Кабельный соединитель можно использовать в качестве интерфейса между кабелем DICENTIS и «стандартным» кабелем CAT-5E, при необходимости в сочетании с отдельным кабелем питания. Такая конфигурация может использоваться, например, если стандартный кабель CAT-5E от технического помещения необходимо подключить к кабелю DICENTIS в конференц-зале.
Установка:
1. Откройте корпус кабельного соединителя.
2. Подключите кабели питания к зажимным клеммам + и -.
3. Удалите защиту корпуса для проводки кабелей питания.
4. Ослабьте натяжение.

Предупреждение!

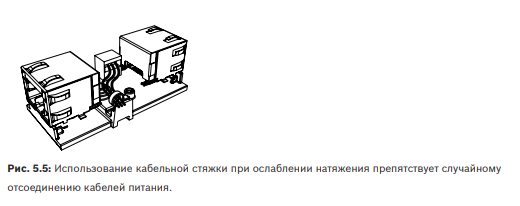

Опасность поражения электротоком. Неизолированные кабели представляют потенциальную опасность. Убедитесь, что все кабели питания надежно зафиксированы, закрепив их с помощью стяжки внутри кабельканала (см. рисунок «Ослабление натяжения»).

5. Закройте корпус и зафиксируйте винты с моментом 0,4 Нм.

Примечание
– Длина кабеля не может превышать 100 м.
– В одной магистральной линии может использоваться не более 2 кабельных соединителей.

Использование кабельного соединителя для подачи локального питания

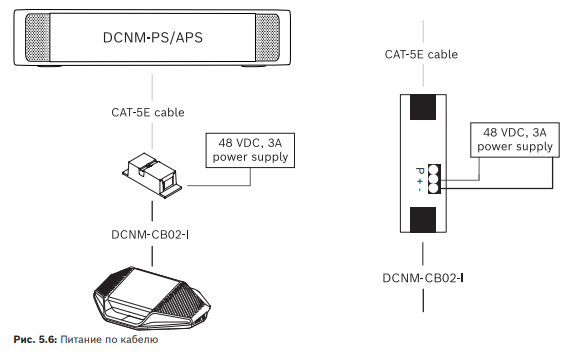

Кабельный соединитель может использоваться для подачи локального питания, что позволяет разместить сторонний источник питания 48 В пост. тока вблизи устройств участников.
Установка:
1. Откройте корпус кабельного соединителя.
2. Подключите кабели питания к зажимным клеммам + и -.
3. Удалите защиту корпуса для проводки кабелей питания.

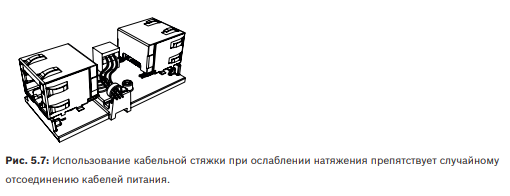

4. Ослабьте натяжение.

5. Закройте корпус и зафиксируйте винты с моментом 0,4 Нм.
Примечание.
– Требования к источнику питания.
– Номинальная выходная мощность 48 В пост. тока (47–49 В пост. тока).
– Колебание не должно превышать 200 мВ (двойной амплитуды)
– Максимальный ток на выходе не должен превышать 3,0 А (или ограничиваться 3,0 А, поскольку для кабелей и устройств DICENTIS предусмотрено максимальное номинальное значение тока)
– Совет
– Настоятельно рекомендуется, чтобы источник питания имел собственную защиту от короткого замыкания при выходном токе короткого замыкания в диапазоне от 4,3 до 5,0 А.
– Если источник питания автоматически перезапускается после короткого замыкания, временной интервал перезапуска должен быть в диапазоне от 3 до 4 секунд, и количество попыток перезапуска не должно превышать 4.
– После выключения источника питания значение на выходе должно быть меньше 9 В, 1 мА.
– Максимальное расстояние между (A)PS и конференц-устройствами ограничено 100 м, что обусловлено параметрами Ethernet.

Использование кабельного соединителя для переключателя для включения системы

Система DICENTIS автоматически переходит в режим ожидания в следующих случаях:
– возможность автоматического выключения системы по истечении определенного периода отсутствия активности настроена в приложении Meeting;
– и система не используется в течение определенного периода времени.

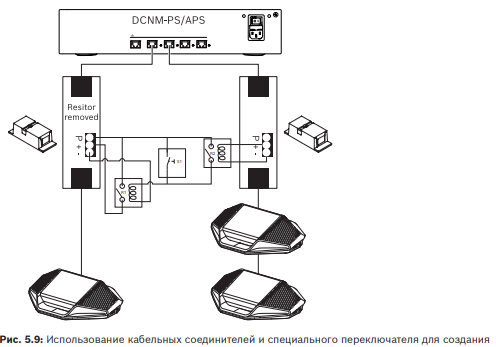

Можно использовать кабельный соединитель в сочетании со специальным переключателем для создания переключателя активации системы (см. следующий рисунок). Для этого выполните следующие действия:
1. Откройте корпус кабельного соединителя.
2. Извлеките резистор на 0 Ом кабельного соединителя, подключенного к постоянному включенному выходу. Оставьте резистор на 0 Ом в кабельном соединителе, который подключен к выходу 3 (A)PS
3. Удалите защиту корпуса для проводки кабелей питания.
4. Подключите провода в соответствии с рисунком ниже.

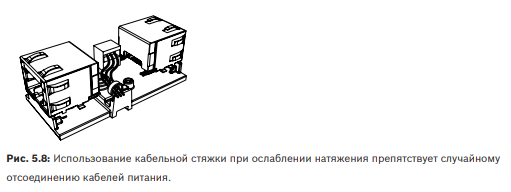

5. Ослабьте натяжение.

6. Закройте корпус и зафиксируйте винты с моментом 0,4 Нм.

Примечание
– Длина кабеля не может превышать 100 м.
– В одной магистральной линии может использоваться не более 2 кабельных соединителей.

Схема работает следующим образом:
1. При нажатии S1 (импульсный переключатель) устройство, подключенное к постоянно включенному выходу, получает питание и включается.
2. Устройство включается и может быть обнаружено сервисами. Когда устройство обнаруживается, включаются выходы 3,0 А и все устройства, подключенные к ним.
3. В реле R1 есть таймер на 1 минуту, поэтому переключатель будет закрыт в течение 1 минуты после отпускания переключателя S1 или выключения системы.
4. При включении каналов высокой мощности переключатель реле R2 включает реле 1, чтобы переключатель остался закрытым.
