Материалы и инструменты для установки
В данном разделе описываются материалы для установки, например кабели, разъемы и инструменты. В руководства по установке оборудования это раздел 5 (начиная со старницы 35).
Рекомендации
– Всегда используйте продукты, материалы и инструменты для установки, указанные изготовителем.– В общемс случае, стремитесь использовать разные кабельные каналы для системных сетевых кабелей, аудиокабелей и кабелей питания от сети.
– В общественных зонах, где люди могут задеть разъемы и кабели или наступить на них, следует использовать металлические защитные крышки и изолирующие кабель-каналы.
Предупреждение! Соблюдайте ограничения изгиба для системных сетевых кабелей (DCNM‑CBxxx). Минимальный радиус изгиба системного сетевого кабеля составляет 35 мм.

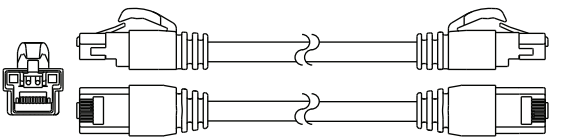

Кабели с предустановленными разъемами для системы DICENTIS
Системные сетевые кабели DICENTIS с разъемами на обоих концах доступны в различной длине и используются для подключения устройств конференц-системы DICENTIS друг к другу. Кабель имеет твердую жилу из материала с низким дымовыделением и с нулевым содержанием галогенов.
Табл.: Типы и длина кабелей
| Номер по каталогу | Длина кабеля (м) | Длина кабеля (футов) |
|---|---|---|
| DCNM-CB02-I | 2 м | 6.56 футов |
| DCNM-CB05-I | 5 м | 16.40 футов |
| DCNM‑CB10-I | 10 м | 32.81 фута |
| DCNM‑CB25-I | 25 м | 82.02 фута |

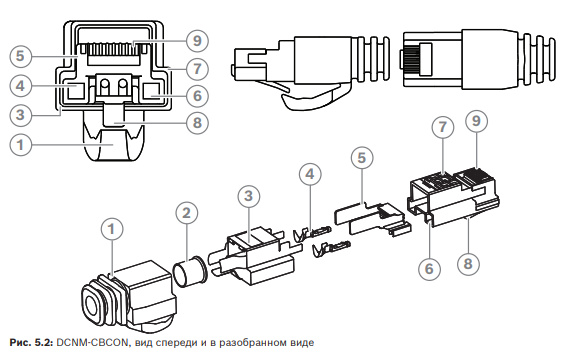

Разъемы DCNM-CBCON для кабеля DICENTIS
Разъемы служат для изготовления системных сетевых кабелей, адаптированных под конкретные условия, а также для замены разъемов. Этот кабель можно использовать для кабеля со сплошной жилой (DCNM-CB02-I, DCNM-CB05-I, DCNM-CB10-I, DCNM-CB25-I, DCNM-CB250-I, DCNM-CB250) или витого многожильного кабеля (DCNM-CB02, DCNM-CB05, DCNM-CB10, DCNM-CB25, DCNM-CB02B, DCNM-CB05B, DCNM-CB10B, DCNM-CB25B, DCNM-CB250B).
Табл.: Типы и длина кабелей
| Элемент | Описание |
|---|---|
| 1 | Защитный колпачок |
| 2 | Защитное кольцо |
| 3 | Экран штыревого соединителя |
| 4 | Контакты питания (2 шт.) |
| 5 | Полоса нагрузки |
| 6 | Выемка для контактов питания (2 шт.) |
| 7 | Корпус |
| 8 | Фиксатор зажима |
| 9 | Выемка для сигнальных контактов (8 шт.) |
Системный монтажный кабель DCNM-CB250-I
Системный монтажный кабель без разъемов длиной 250 м служит для изготовления системных сетевых кабелей, адаптированных под конкретные условия.
См. также разделы Разъемы DCNM-CBCON для кабеля DICENTIS (Страница 36 Руководства), и Комплект инструментов для работы с системным сетевым кабелем DCNM-CBTK (Страница 37 Руководства)
Замечание!
Максимальная длина системного сетевого кабеля составляет 100 м.

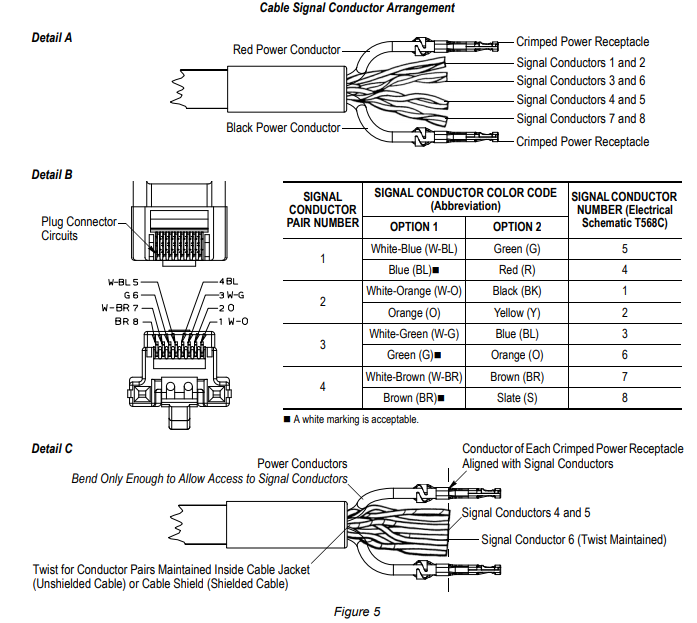

Распиновка кабеля
